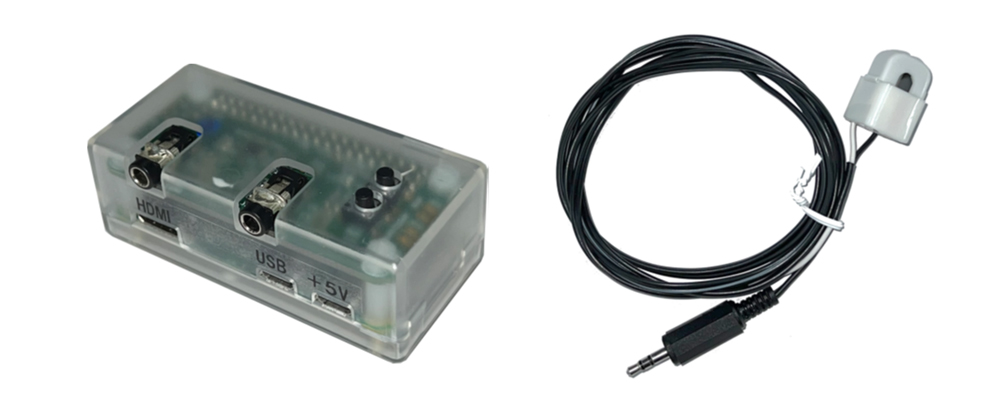

RaspberryPi Zeroに自作のA/D基板を組み合わせた交流電流計です。
電流センサーはユーアールディ製CTL-6-S32-8F-CLを使用し、基板には差動入力を行い正確に実効値計算を行っています。
なお検出データは任意のデータベースに直接書き込む事が可能です。
※現在データベースはMySQLのみですがMicrosoft SQL Serverへも対応予定です

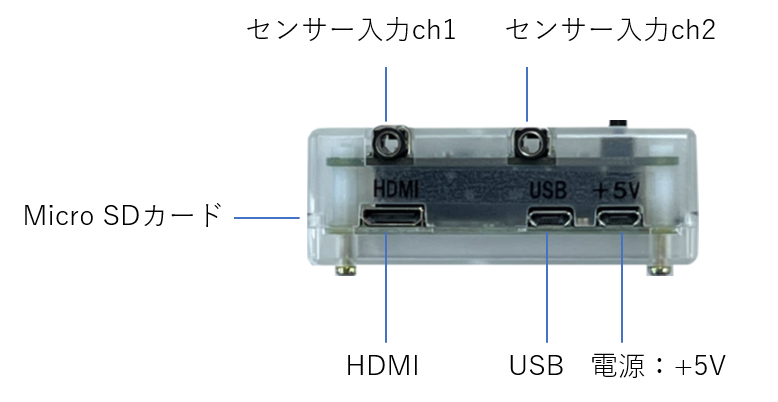

◆端子説明

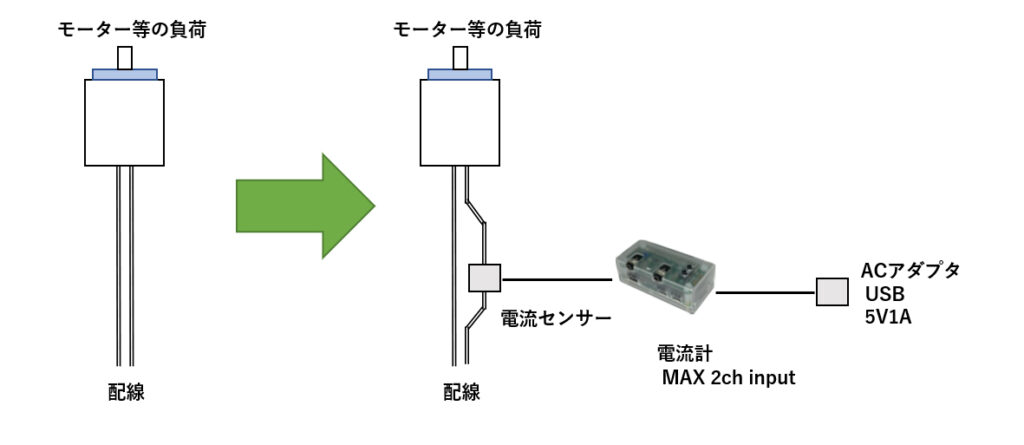

電源には通常のUSB ACアダプタを接続します。
同時に2ch使用できますが、より正確に測定する為には1chでの使用をお勧めします。
センサーはMAX 1Aを想定して各種定数を決定しています。想定している入力は±1Vです。
1A以上の計測を行う際はセンサーを変更するか、センサープラグ内の定数を変更するか、基板内の定数の変更で対応可能です
◆仕様
・外形寸法 ：72mm(Ｗ)×34.5mm(D)×29mm(H) ※ネジ頭含む
・電源 ：5V 1A microUSB
・ネット接続 ：WiFi
・センサー入力：2ch平衡アナログ入力 ±1V
・検出分解能 ：16bit 約180／毎秒（2ch時）～約860／毎秒（1ch時）
・A/Dコンバータ ：ADS1115（TI)
・動作トリガー：検出レベル
・センサー ：ユーアールディCTL-6-S32-8F-CL
・負荷抵抗 ：1KΩ（センサープラグ内）
◆設定内容（iniファイルで設定）
・データベース設定
・計測タイミングの設定
・計測閾値の設定
・校正値の設定（GAIN/OffSet）
◆導入実績
・海外工場A：106カ所（59台）※設備駆動モーター、コンベア駆動モーター等
・海外工場B：8カ所（8台）※大電流溶着機等

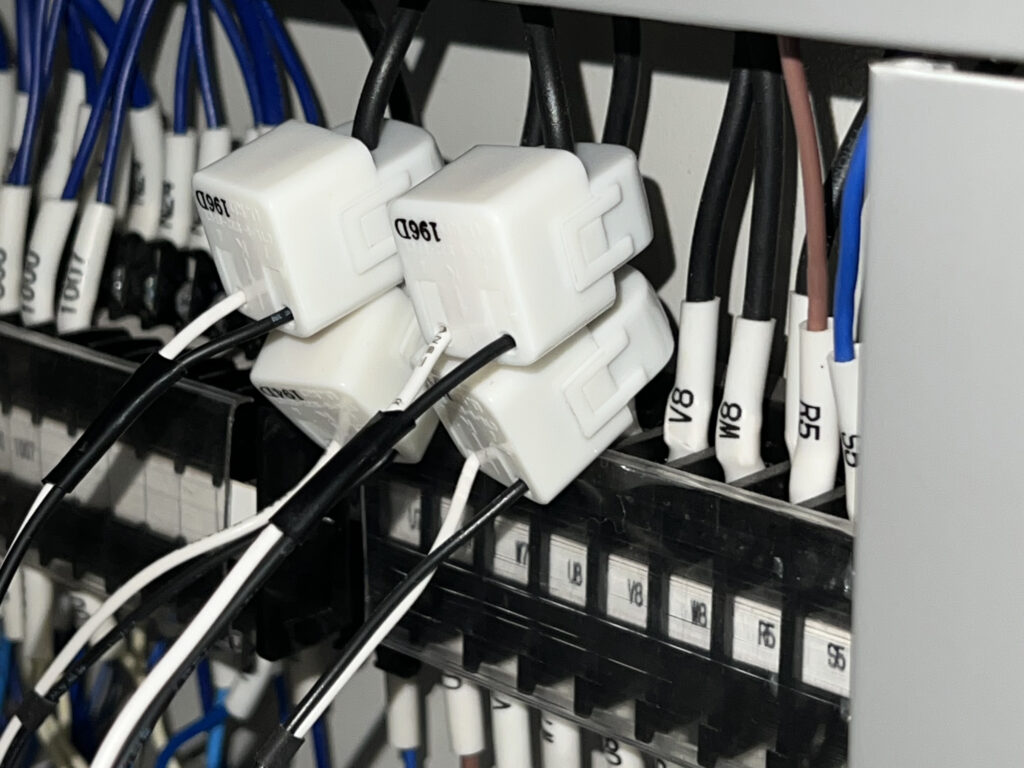

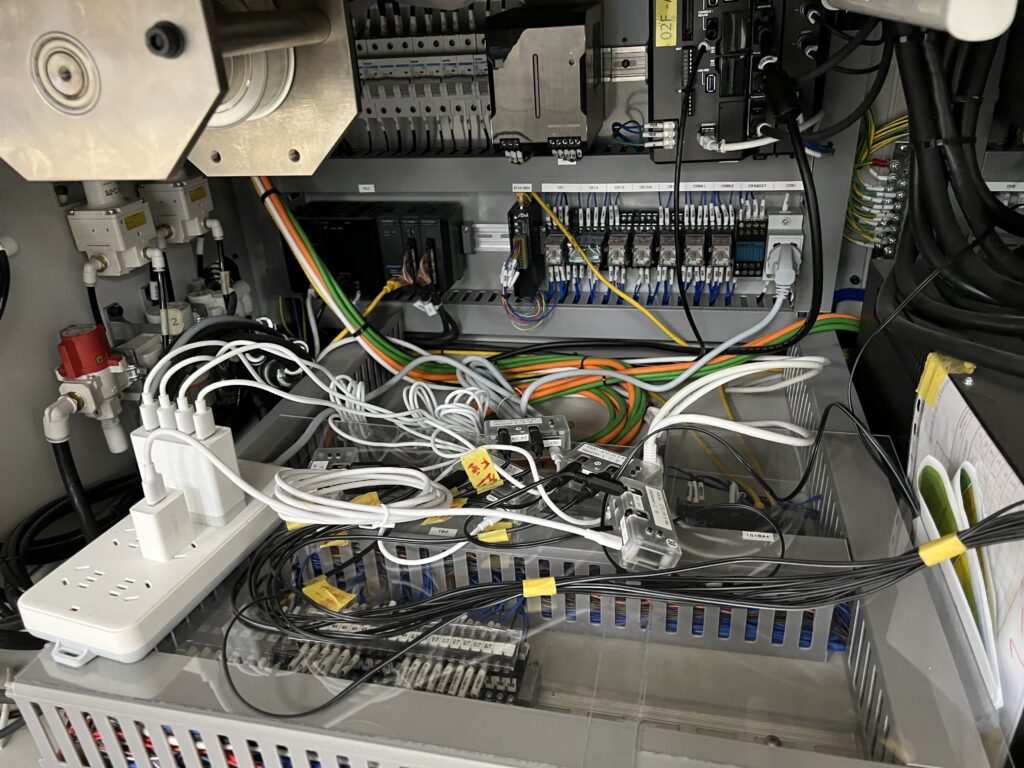

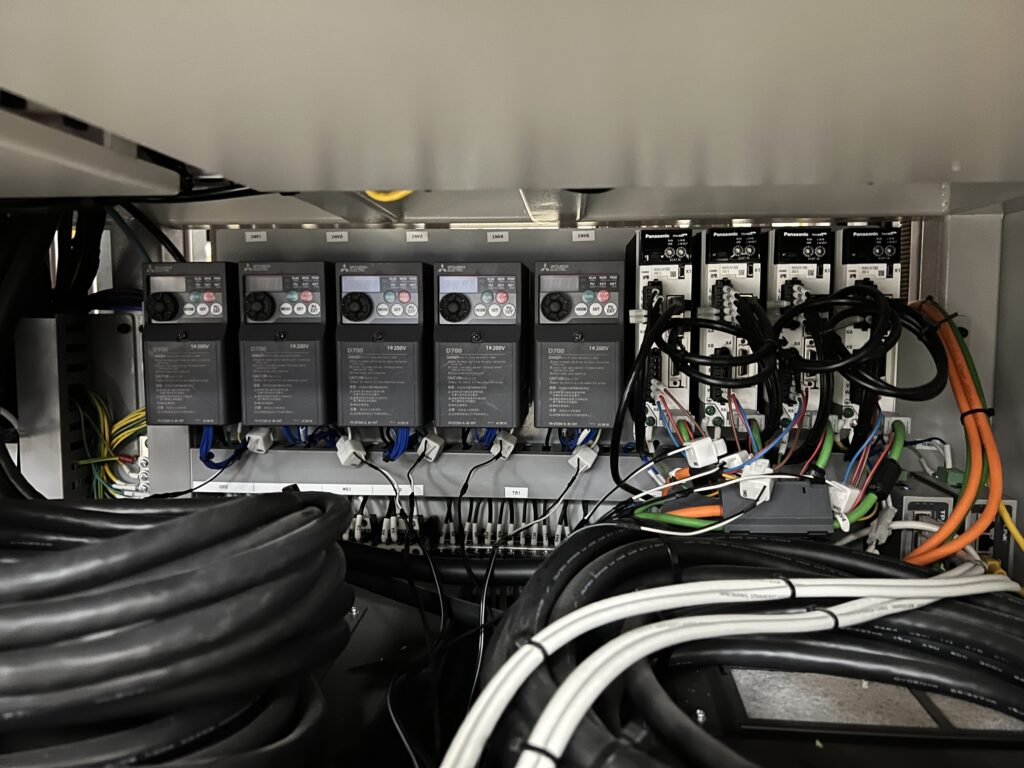

【実際の導入設置参考写真】
◆受付ステータス
・開発状況：カスタマイズ中
・受付状況：予約可
・在庫状況：無し
◆価格
計算中（※センサー込みで約￥20,000前後を検討中）
